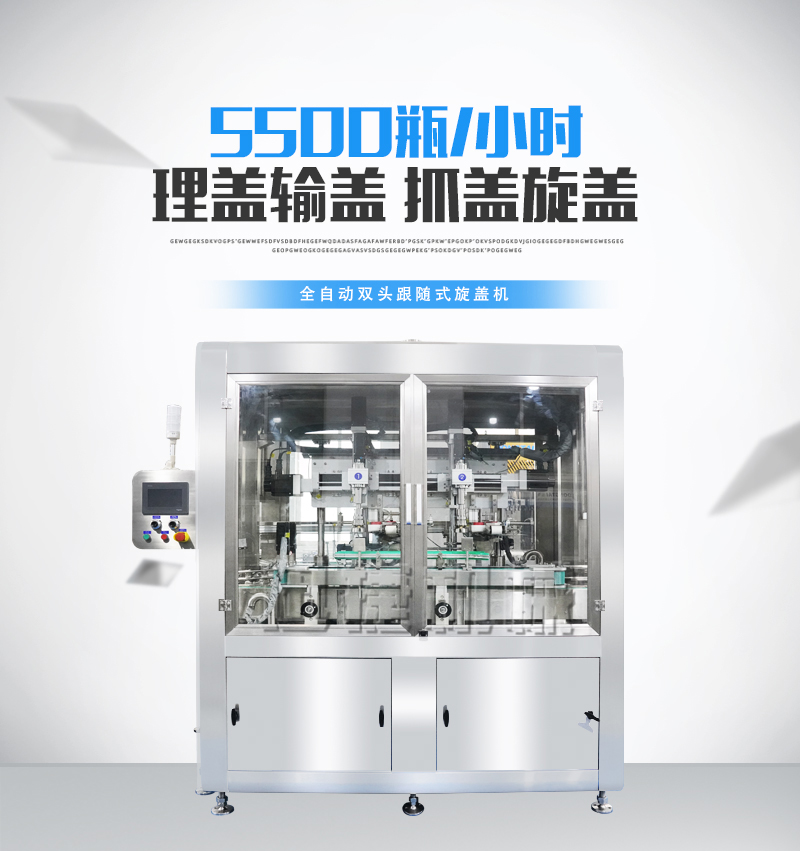

全自动双头跟随式旋盖机

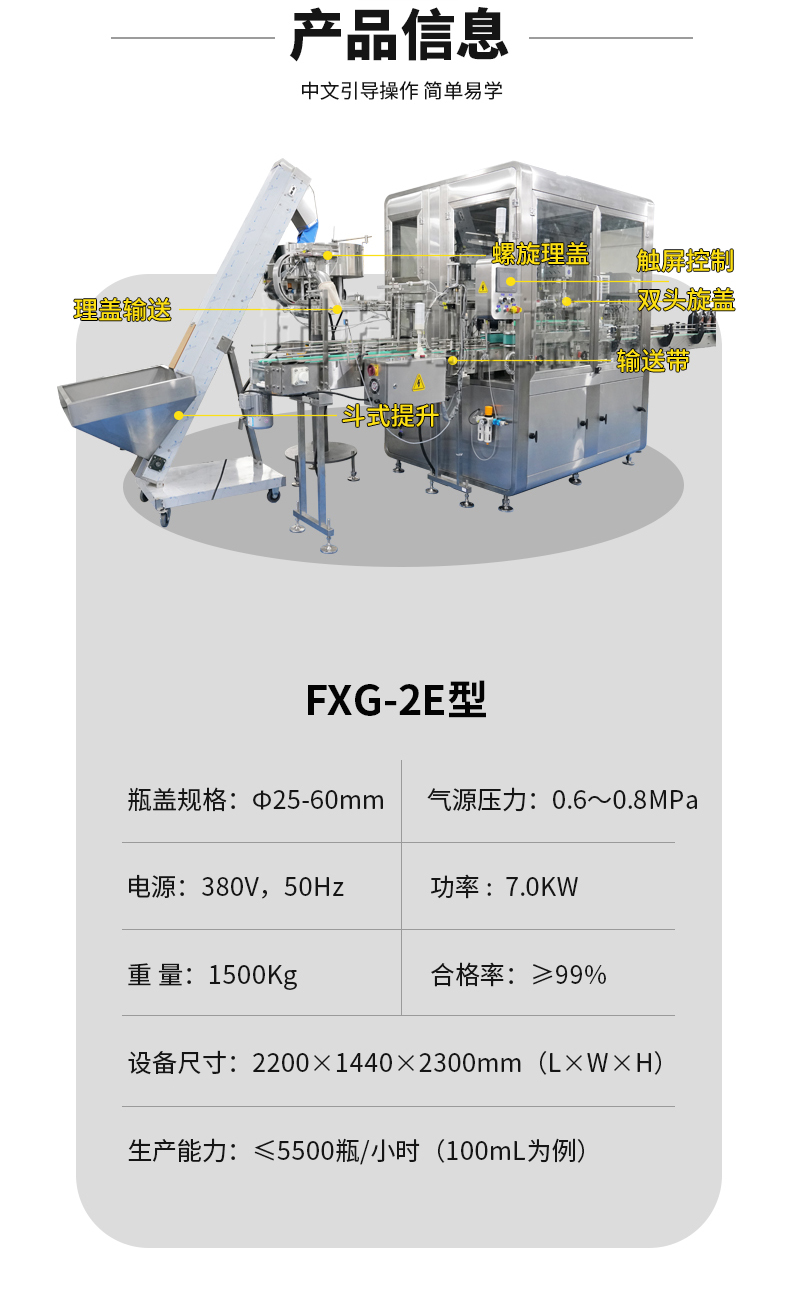

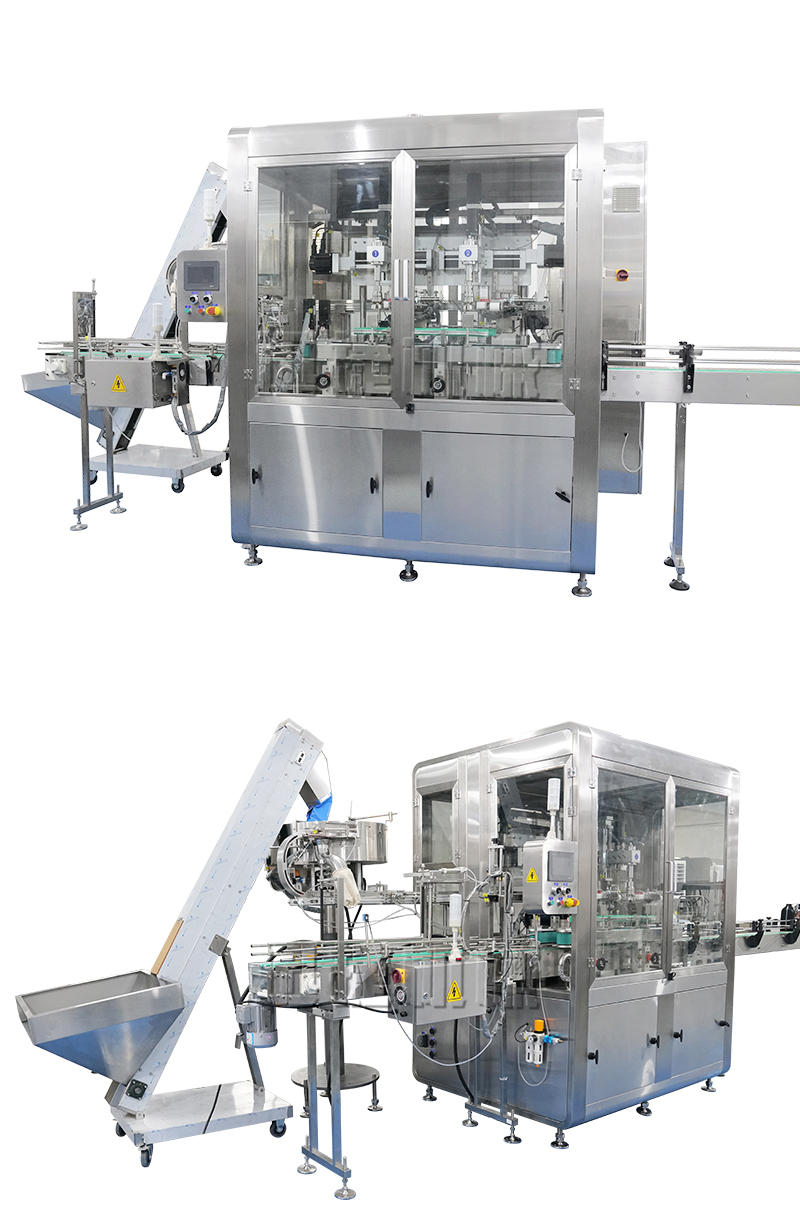

FXG-2E型全自动双头跟随式旋盖机由理盖输盖机构、抓盖旋盖机构、运动模块、
输送机构及控制系统组成。整机结构简单、调整方便。该设备为我司研制,产品在移动过程中,完成旋盖动作。区别于常规旋盖机,在旋盖时需要停顿,会使物料晃出瓶口,污染瓶身。该机旋盖不停顿,有效的避免了旋盖停顿晃液,保持瓶身清洁。

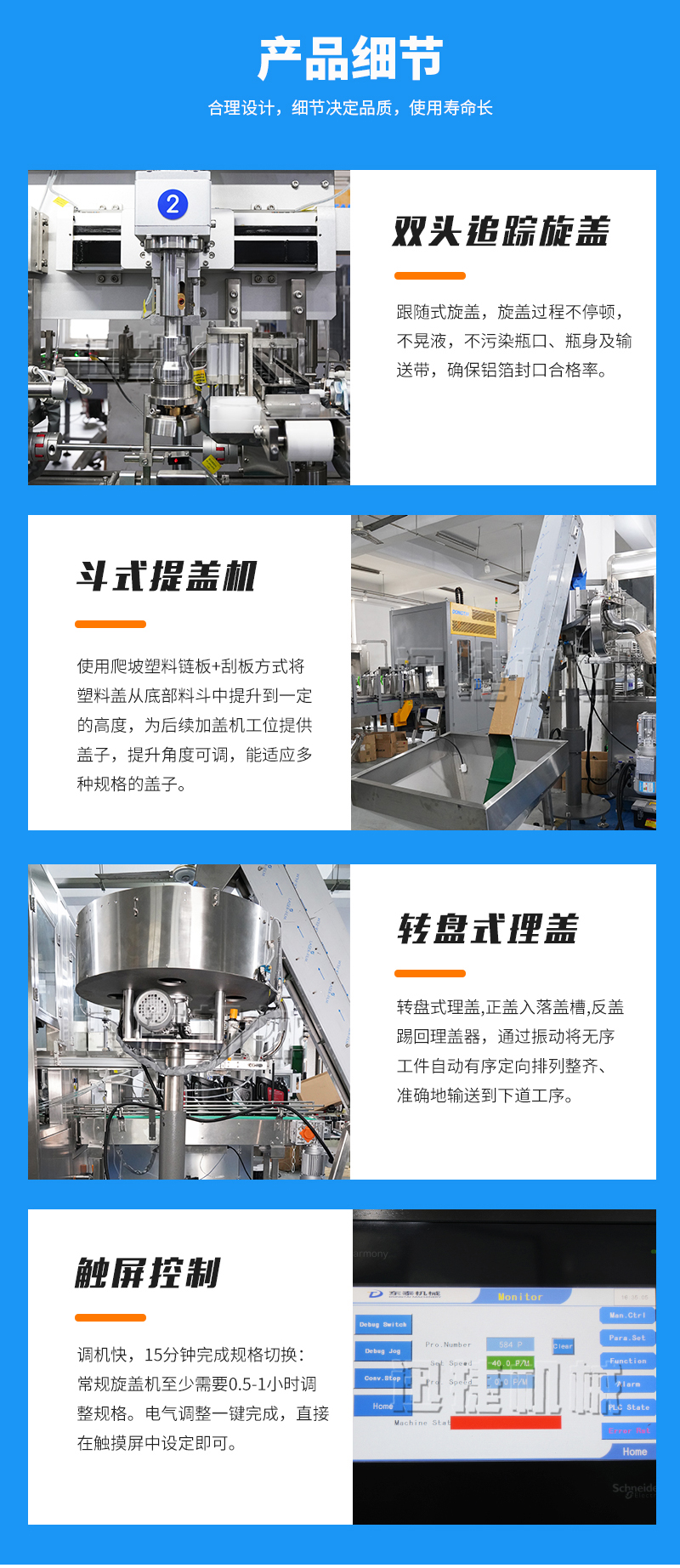

1、理盖(转盘式理盖,正盖入落盖槽,反盖踢回理盖器)
2、进瓶(在进入旋盖之前,采用皮带夹瓶分瓶进瓶)
3、抓盖(采用三爪抓具抓住盖子准备旋盖)
4、旋盖(瓶子不停顿,抓具一边跟着瓶子走,一边进行旋盖动作)
5、出瓶(旋盖完成,瓶子出设备)
技术参数
生产能力 ≤5500瓶/小时(100mL为例)
2 合格率 ≥99%
3 适用瓶型
直径Φ40-90mm 高度80-230mm
方瓶长45-110mm 宽45-60mm 高80-230mm
4 瓶盖规格 直径Φ25-60mm,盖高20-40mm
5 气源压力 0.6~0.8MPa
6 电 源 ~380V,50Hz
7 功 率 7.0KW
8 重 量 1500Kg
9 外形尺寸 2200×1440×2300mm(L×W×H)
1、通用性强:适用于50-1000ml各类圆瓶、方瓶和扁壶的自动理盖,旋盖;
2、品质高:跟随式旋盖,旋盖过程不停顿,不晃液,不污染瓶口、瓶身及输送带,确保铝箔封口合格率;
3、切换规格简单、维护成本低:只需更换不同规格的旋盖头即可,10分钟完成快速切换;所有易损件一目了然;
4、合格率高:采用伺服电机控制旋盖扭力,触摸屏中数字化扭力调整。
5、采用费斯托品牌的电驱动元件,稳定。产能:≤5500瓶/小时。而同行采用自制的丝杠升降机构,精度无法保证。
6、采用伺服电机控制的皮带分瓶,使得桶的定位更加精准,确保旋盖合格率高。
7、调机快,15分钟完成规格切换:常规旋盖机至少需要0.5-1小时调整规格。
①、电气调整一键完成,直接在触摸屏中设定即可。
8、高端电控系统:整机电器元件全部采用法国施耐德品牌,电驱动元件全部采用德国
